Датчик КСЛ-1К

Датчик КСЛ-1К предназначен для контроля аварийного схода в сторону конвейерной ленты и выдачи сигнала (путем замыкания или размыкания своего контакта) в систему дистанционного или автоматизированного управления.

Датчик КСЛ-1К может применяться на всех ленточных конвейерах, работающих в шахтах, опасных по газу или пыли, а также на поверхности шахт в закрытых помещениях.

В шахтах, опасных по газу или пыли, датчик может коммутировать только искробезопасные цепи.

Датчик КСЛ-1К работает при температуре окружающего воздуха от минус 15 до 50°С и относительной влажности до 100% при температуре 35 °С.

Технические характеристики

Уровень и вид взрывозащиты	РО, Иа
Количество контактов	один, перестраиваемый на замыкание или на размыкание
Коммутируемый переменный ток при напряжении до 30 В А, не более	0,25
Коммутируемый постоянный ток, при напряжении до 30 В А, не более	0,5
Отклонения вершины привода датчика от его оси, при которых происходит срабатывание контакта, мм, не более	60
Число циклов включения - отключения при активной нагрузке, не менее	150 000
Габариты (без установочного крепежа), мм	140х65х350
Масса, кг	1,6

Датчик ДКС-1К

Датчик контроля скорости ДКС-1К предназначен для получения электрического сигнала, используемого при контроле движения и скорости ленты ленточного конвейера в аппарате АУК-10ТМ-68, АУК.1М. ЦИКЛ, реле РСА и РС-67.
Датчик ДКС-1К может эксплуатироваться на поверхности, в помещениях обогатительных фабрик, а также в шахтах, опасных по газу или пыли, при температуре окружающего воздуха от минус 10 до 45 °С и относительной влажности до 100% при температуре 35 °С.
Производится по ТУ 12.48.226-86

Технические характеристики

Контролируемая скорость ленты, м/с
- диаметром ролика 125 мм	до 3,15
- диаметром ролика 200 мм	до 5,0
Вид электрического сигнала	однофазное напряжение переменного тока
Уровень сигнала на активной нагрузке (4+0,1) кОм при частоте сигнала (12,5+0,5) Гц должен быть не менее	6,5 В
Длина кабельной линии связи между датчиком и аппаратом контроля скорости, м, не более	200
Уровень взрывозащиты	РО
Степень защиты	IP54
Вид взрывозащиты	Иа
Масса, кг	4,5
Габаритные размеры, мм	350х240х195

Датчик ДМ

Датчик магнитоиндукционный ДМ служит источником электрического сигнала, используемого в аппаратуре автоматизированного управления шахтными конвейерами для контроля движения скребковой цепи, а также для контроля движения других механизмов (грохотов, дробилок, элеваторов, лебедок и др.) с помощью соответствующих средств автоматики.
Датчик ДМ предназначен для работы совместно с аппаратурой АУК.1М, АУК.2М и другими изделиями аналогичного назначения как в шахтах, опасных по газу и пыли, так и на поверхности в условиях умеренного, холодного (температура окружающего воздуха от минус 60 до 45 °С) или тропического климата (температура окружающего воздуха от минус 10 до 55 °С) относительная влажность до 100% при температуре 35°С.
Производится по ТУ 12.0159412.033-91

Технические характеристики

Мощность, развиваемая датчиком при нагрузке 2 к0м+1% при движении над его активной частью скребковой цепи 18х64-С со скоростью от 1,0 до 1,1 м/с на высоте (10+0,5) мм от торца корпуса магнитной системы, должна быть не менее, Вт	0,75 * 10-3
Масса, кг, не более	2,5
Габаритные размеры, мм, не более	85х170х175
Уровень взрывозащиты	РО
Степень защиты	IP55
Наработка на отказ ч, не менее	5 000

Выключатель кабель-тросовый КТВ

Выключатель кабель-тросовый КТВ предназначен для экстренного прекращения пуска и экстренной остановки конвейерных приводов, в т. ч. грузолюдских и транспортных канатных дорог из любого места технологической линии в шахтах, в т. ч. опасных по газу и пыли.

Выключатель может работать при температуре окружающей среды от минус 15 до 50 °С и относительной влажности до 100% при температуре 35 °С.

Технические характеристики

Исполнение	РО, Иа
Количество разрываемых цепей, шт.	1
Коммутируемое напряжение, В	до 30
Максимальная коммутируемая активная мощность, В · А	6
Ход штока выключателя, мм	15±2
Усилия напряжения кабеля, Н:
а) начальное, не менее	40
б) конечное, не более	150
Режим работы
а) дистанционное управление без фиксации и с фиксацией отключенного положения;
б) местное управление с фиксацией отключенного положения
Габаритные размеры, мм	270х235х110
ТУ	12.48.025-77
Масса, кг	2,8

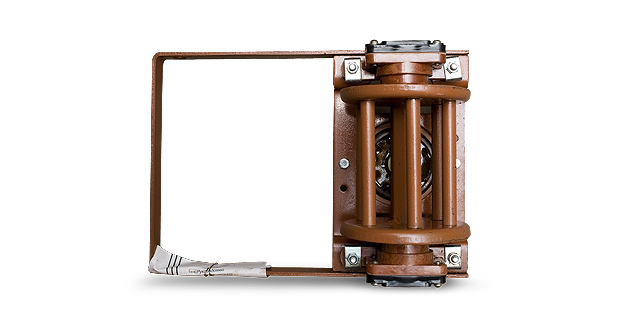

Датчик бесконтактного контроля вращения БКВ

Датчик бесконтактного контроля вращения БКВ (в дальнейшем "датчик") предназначен для выработки сигнала, используемого для контроля скорости ленты ленточного конвейера в устройствах УКС, УКПС и др.
Датчик предназначен для работы на поверхности и в шахтах, в том числе опасных по газу или пыли, в условиях умеренного, холодного или тропического климата (температура окружающего воздуха от минус 40 до 55°С, относительная влажность до 100% при температуре 35°С).
Область и условия применения датчика в шахтах - в соответствии с Правилами безопасности в угольных шахтах.

Технические характеристики

Амплитуда напряжения, вырабатываемого датчиком при частоте 15 Гц и нагрузке 1 кОм, В, не менее	2
Масса, кг, не более	10
Габаритные размеры, мм, не более	420х300х250
Температура окружающей среды, ° С	от минус 40 до 55
Относительная влажность, % (при 35 °С)	до 100
Наработка на отказ, ч, не менее	10 000
Срок службы, лет, не менее	5
