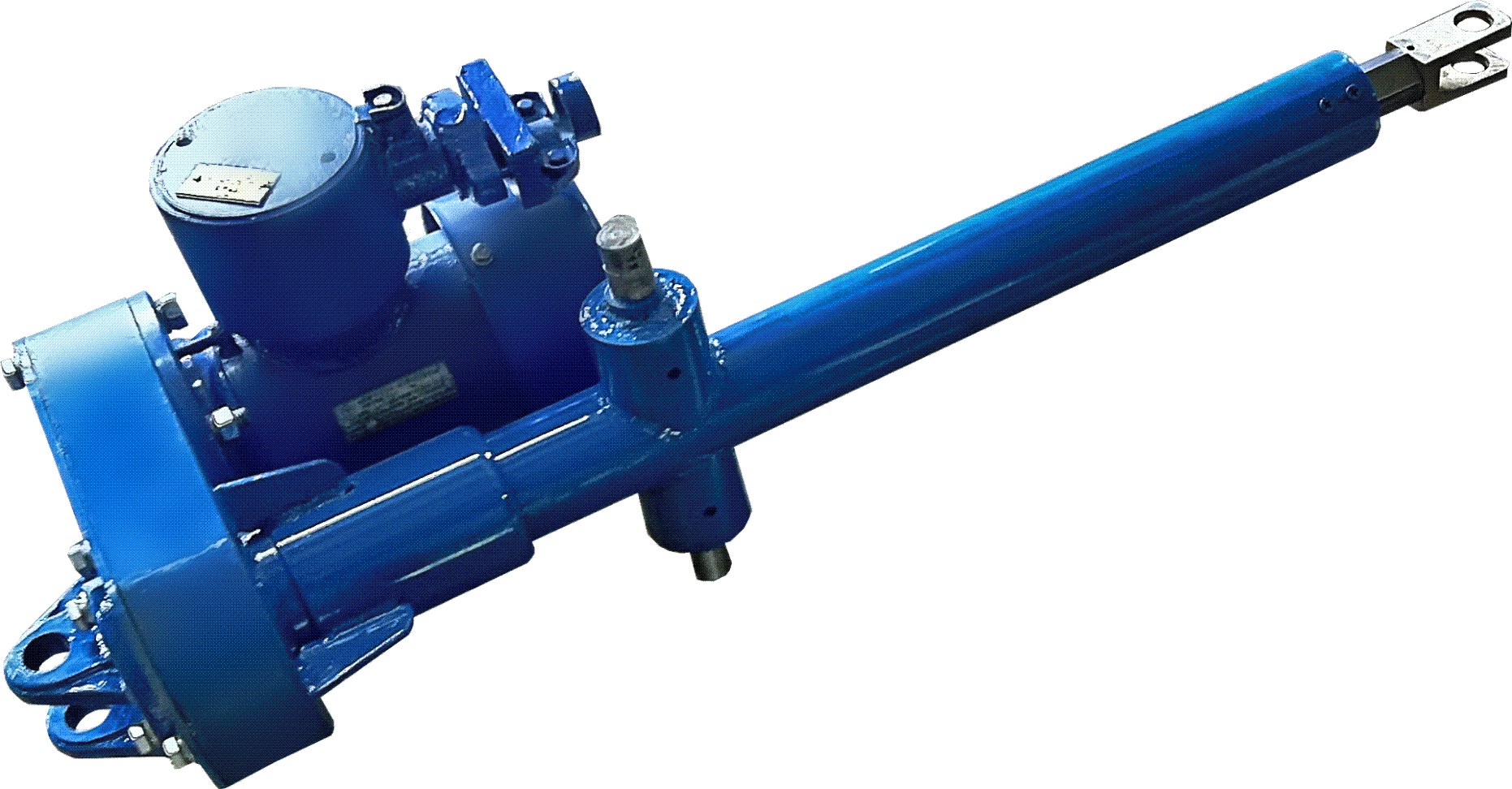

Привод винтовой моторный ПВМ-1К (в дальнейшем привод ПВМ) предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении.























Привод ПВМ относится к аппаратуре автоматизации, исполуется на поверхности, в разрезах, ГОФ, ЦОФ,шахтах и других предприятиях горно-металлургической отрасли. В шахтах устанавливаются для управления стационарным оборудованием и механизмами.



Привод винтовой моторный ПВМ предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении. Привод ПВМ относится к аппаратуре автоматизации, в шахтах устанавливается для управления стационарным оборудованием и механизмами.

Конструкция данного изделия является универсальной. Одним изделием ПВМ 600х400 можно заменить весь модельный ряд. С помощью перемещения герконов вдоль корпуса можно настроить ход штока по желанию заказчика от 0 до 400 мм.

По согласованию с производителем возможно изготовление привода с ходом штока до 1000 мм.

Конструкция привода обеспечивает:

- самоотключение его (разрыв цепи управления) при любых положениях штока, в зависимости от положений датчиков на корпусе привода;

- надёжную фиксацию штока в крайних его положениях, а также в любой точке хода, после остановки привода от перегрузки за счёт самотормозящей винтовой пары.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Усилие на штоке, Н (кгс), не менее 6000

Ход штока, мм 0-400

Скорость перемещения штока, мм/с 30±10

Номинальное напряжение питания, В, электродвигателя 380/660

Номинальное напряжение питания, В, цепи управления 36

Масса, кг, не более 38



ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ

ПРИМЕНЕНИЯ ПРИВОДОВ ПВМ.1К

3.I. Привод ПВМ.1К предназначен для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ, ЗВ.

3.2. Привод ПВМ может эксплуатироваться в условиях, где требуются исполнения:

- климатическое по ГОСТ 15150-69………………………………………УХЛ2; 5 или Т2; 5

- по уровню и виду взрывозащиты электродвигателя

по ГОСТ 12.2.020-76…………………………………………………….……… РВ, ExdI - по степени защиты оболочки электродвигателя

ГОСТ 14254-80……………………………………………………………………………….IP54

При этом допускается:

- температура окружающего воздуха от минус 50 до плюс 45 С

- относительная влажность при 35 С до 100%

- запыленность до 1600 мг/м2

- вибрация мест установки с частотой от 5 до 120 ГЦ с максимальным виброперемещением 0,25 мм при частоте до 45 Гц и максимальным виброускорением 20 м/спри частоте от 45 до 120 Гц.

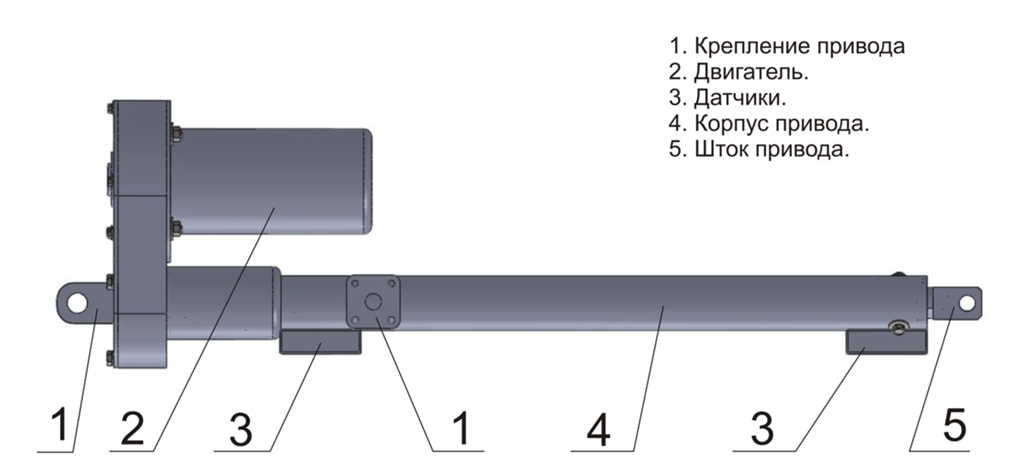

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

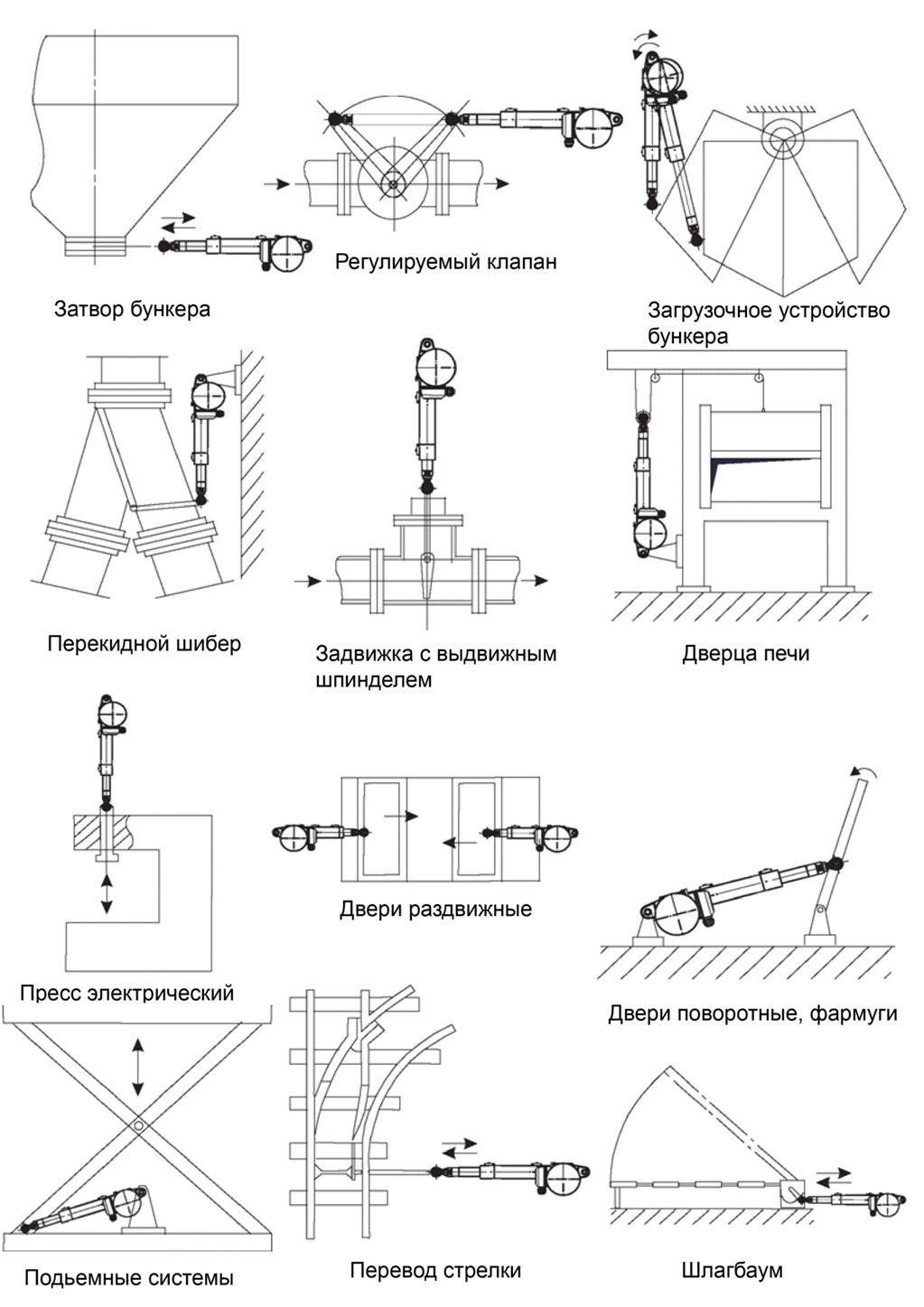

СХЕМЫ ПРИМЕНЕНИЯ ПРИВОДА ПВМ-1К
